技術

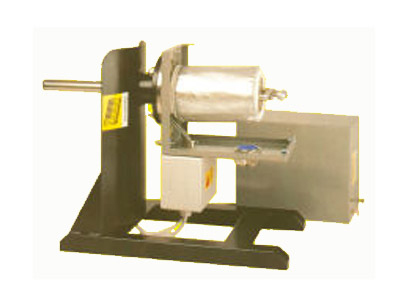

全套裝置包含加熱過濾頭,溫度控制器,定位凸緣和組裝探針,可以安裝在任何水平地或垂直地。探針可以直接用標準DN65 PN6,B型凸緣連接。凸緣的材料是不銹鋼。水平安裝時,JES 301需要有一個5°到15°的傾斜角度,使過濾器能夠排出冷凝物。有很多不同材質的現場取樣管,電熱取樣管和大型的現場預備過濾器使JES 301在應用中更發揮其效用。
技術數據 |
|

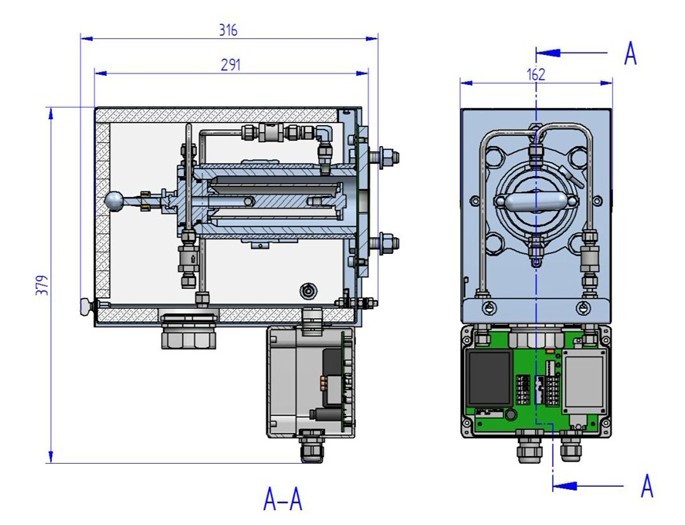

技術規格 技術規格 可選配:表面外膜0,2µm 能量功耗 約505 W 操作壓力 最大200 kPa abs 加熱元件 約500W 可選配:最大700 kPa abs 溫度傳感器 PT100 流量 600Nl/h 電源 230VAC / 50Hz 定位凸緣 DN 65, PN6; DIN 2573; SS316 可選配:115VAC / 60Hz 可選配:2“ ANSI-flange, 150lb. 接線盒 120 x 160 x 90 mm (WxHxD) 安裝角度 推薦 5°-15°,有利于冷凝物排水 電氣連接 鉗夾最大2.5 mm² 進氣口 G3/4“母螺紋 開關報警及電器 Typ. 230VAC/2A/min. 5VADC/5mA 出氣口 1/8“ NPT母螺紋 防護等級 電子IP65 測試氣口 6mm SS316隔壁直通 探針IP43 反沖氣口 6mm SS316隔壁直通 外殼 鋼板,黑色啞光處理 接液部件 1.4571, SiC, Viton® (FKM) 重量 約11 kg 溫度調節范圍 5 ... 200°C 尺寸 160 x 350 x 290 mm (WxHxD) 可選配:5 ... 315°C 工廠安裝環境 180°C
過濾芯
SiC;孔徑2µm;40/20x135 mm
溫度環境
-20°C ... +60°C
特點
過熱報警信號接觸信號故障且低于有效溫度,避免過熱溫度保護。過濾芯替換簡易,無需任何工具且無需斷開任何加熱取樣管線。
l 結構堅固
l 過濾芯更換方便
l 維修率低
l 抗風化保護外殼
l 進氣口校準
l 基于溫度控制器的微處理器
l 溫度報警信號
l 模塊化
l 正面有狀態和報警顯示
