傳感器輸入: |
4-20mA電流接口連接傳感器,使用2或3 線制技術LON ® 的4線制技術,電隔離,數據傳輸78kbps。 |
數字輸入: |
帶有電隔離電源,光隔離輸入 |
數據輸出: |
浮動控制輸出 最大 230 V 900 VA |
標準輸出信號: |
RS 232 或 RS 485串行接口 輸出 0 - 10 V 或 0 (4) - 20 mA可選-電隔離LON® 數據線,電隔離,數據傳輸 78 kbps |
電池工作時間: |
> 10 小時 帶有“主要錯誤”顯示,電池放電保護 |
電池充電時間: |
15 - 16 小時,永久的充電系統 |
電源: |
24 V -250 V, 130 VA, DC 或 AC 4 V -250 V, 130 VA直流或交流 |
認證: |
根據VDI 2053,聯接ADOS 592 CO符合德國標準,認證號: |
|
|
尺寸 (寬x 高 x 長) |
600 x345 x |
重量 |
約 |
防護等級 (依據 DIN 40050) |
IP 54 |
|
|
尺寸 (寬x高 x 長) |
355 x 260x |
重量 |
約 |
防護等級 (依據 DIN 40050) |
IP 55 |
便攜型 |
|
(寬x 高 x 長) |
370 x 170x |
重量 |
約 |
防護等級 (依據 DIN 40050) |
IP 40 |

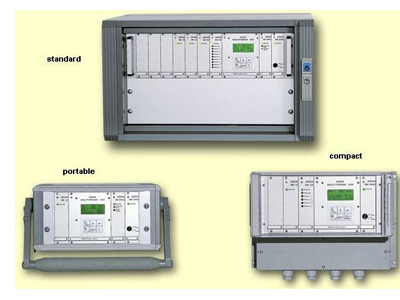

ADOS Multitronik 592 型號是一個模塊結構的測量,控制和報警裝置,設計于氣體傳感器的控制使用。根據正在使用的裝置的設計情況,可用于固定的或者便攜式測量系統。
不同類型的傳感器可以通過4-20mA電流接口或LON®數據線連接到系統。
ADOS MULTITRONIK 592 型號聯接ADOS 592 CO氣體傳感器,符合德國VDI 2053標準的要求。
微控制輔助裝置允許全電子版本的安裝,無需氣動元件以及帶進氣口版本的安裝。 在全電子版本中,每個測量點裝配有自己的氣體傳感器,以及通過電流形式傳輸信號。
獨立的應用版本,使用19"-技術是通過插入標準形式的插入式歐式卡到數據線系統中實現的,模塊的使用要求特定的應用程序。
設計和操作特征
所有與操作有關的重要信息由4行文本16個阿拉伯數字清晰顯示。這些信息包含氣體的實際值,半小時平均值,監測周期,測量點,順序定時,報警和故障(或錯誤)。報警和集中故障都由LED指示。
使用6個鍵是來操作設備。4個鍵盤及輔助菜單,用于定義測量點數量、監視周期和沒有任何先前設計的技術的其他參數。裝置的一個電子檢查,包含對單個選擇的測量點的顯示,按一個鍵即可啟動。報警后,取消警報器可以在裝置上進行,也可選外接控制。
數字開關輸出可以用于任何通風和報警控制裝置;外部信號數字輸入也可以。
RS 232 或 RS 485 以及電流輸出 0 (4) - 20 mA 或電壓輸出 0 - 10 V 和 LON®數據線均是數據通訊標準接口。
ADOS MULTITRONIK 592 是不依賴于主電源網絡。提供一個標準線性過濾器。內置24V電池充電裝置。 根據德國VDI 2053 建議,儀器可選配UPS(不間斷電源)。
根據IP 54標準,機箱由三部分組成,機箱帶有透明的可以上鎖的門。 通風設備驅動的控制和電源部分裝配在裝置的面板上。
根據德國VDI 2053 標準,裝配ADOS 592 CO 傳感器對停車場和隧道的氣體測量,控制和報警。
監測工作區的空氣,以控制最高濃度水平和預防爆炸
掩體里監測外部和內部的空氣
用于檢測發動機和剎車測試臺的排氣和廢氣中的氣體濃度
監測液化氣池
冷藏庫控制
水果儲藏間的氣體控制
更多其他應用
